1 鋼結構焊接變形的種類與火焰矯正
鋼結構的主要構件是焊接H型鋼柱、梁、撐。焊接變形經常采用以下三種火焰矯正方法：
（1）線狀加熱法；
(2)點狀加熱法；
（3）三角形加熱法。
1.1翼緣板的角變形
矯正H型鋼柱、梁、撐角變形。
在翼緣板上面（對準焊縫外）縱向線狀加熱（加熱溫度控制在650度以下），注意加熱范圍不超過兩焊腳所控制的范圍，所以不用水冷卻。
線狀加熱時要注意：
（1）不應在同一位置反復加熱；
（2）加熱過程中不要進行澆水。這兩點是火焰矯正一般原則。
1.2柱、梁、撐的上拱與下撓及彎曲
一、在翼緣板上，對著縱長焊縫，由中間向兩端作線狀加熱，即可矯正彎曲變形。為避免產生彎曲和扭曲變形，兩條加熱帶要同步進行?？刹扇〉蜏爻C正或中溫矯正法。這種方法有利于減少焊接內應力，但這種方法在縱向收縮的同時有較大的橫向收縮，較難掌握。

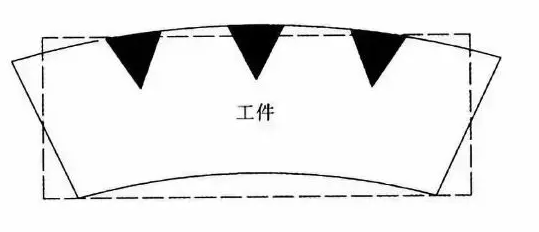

二、翼緣板上作線狀加熱，在腹板上作三角形加熱。
用這種方法矯正柱、梁、撐的彎曲變形，效果顯著，橫向線狀加熱寬度一般取20—90mm，板厚小時，加熱寬度要窄一些，加熱過程應由寬度中間向兩邊擴展。
線狀加熱最好由兩人同時操作進行，再分別加熱三角形三角形的寬度不應超過板厚的2倍，三角形的底與對應的翼板上線狀加熱寬度相等。
加熱三角形從頂部開始，然后從中心向兩側擴展，一層層加熱直到三角形的底為止。加熱腹板時溫度不能太高，否則造成凹陷變形，很難修復。
注：以上三角形加熱方法同樣適用于構件的旁彎矯正。加熱時應采用中溫矯正，澆水要少。
1.3 柱、梁、撐腹板的波浪變形
矯正波浪變形首先要找出凸起的波峰，用圓點加熱法配合手錘矯正。
加熱圓點的直徑一般為50～90mm，當鋼板厚度或波浪形面積較大時直徑也應放大，可按d＝（4δ＋10）mm（d為加熱點直徑；δ為板厚）計算得出值加熱。
烤嘴從波峰起作螺旋形移動，采用中溫矯正。
當溫度達到600～700度時，將手錘放在加熱區邊緣處，再用大錘擊手錘，使加熱區金屬受擠壓，冷卻收縮后被拉平。
矯正時應避免產生過大的收縮應力。矯完一個圓點后再進行加熱第二個波峰點，方法同上。為加快冷卻速度，可對Q235鋼材進行加水冷卻。這種矯正方法屬于點狀加熱法，加熱點的分布可呈梅花形或鏈式密點形。注意溫度不要超過750度。
