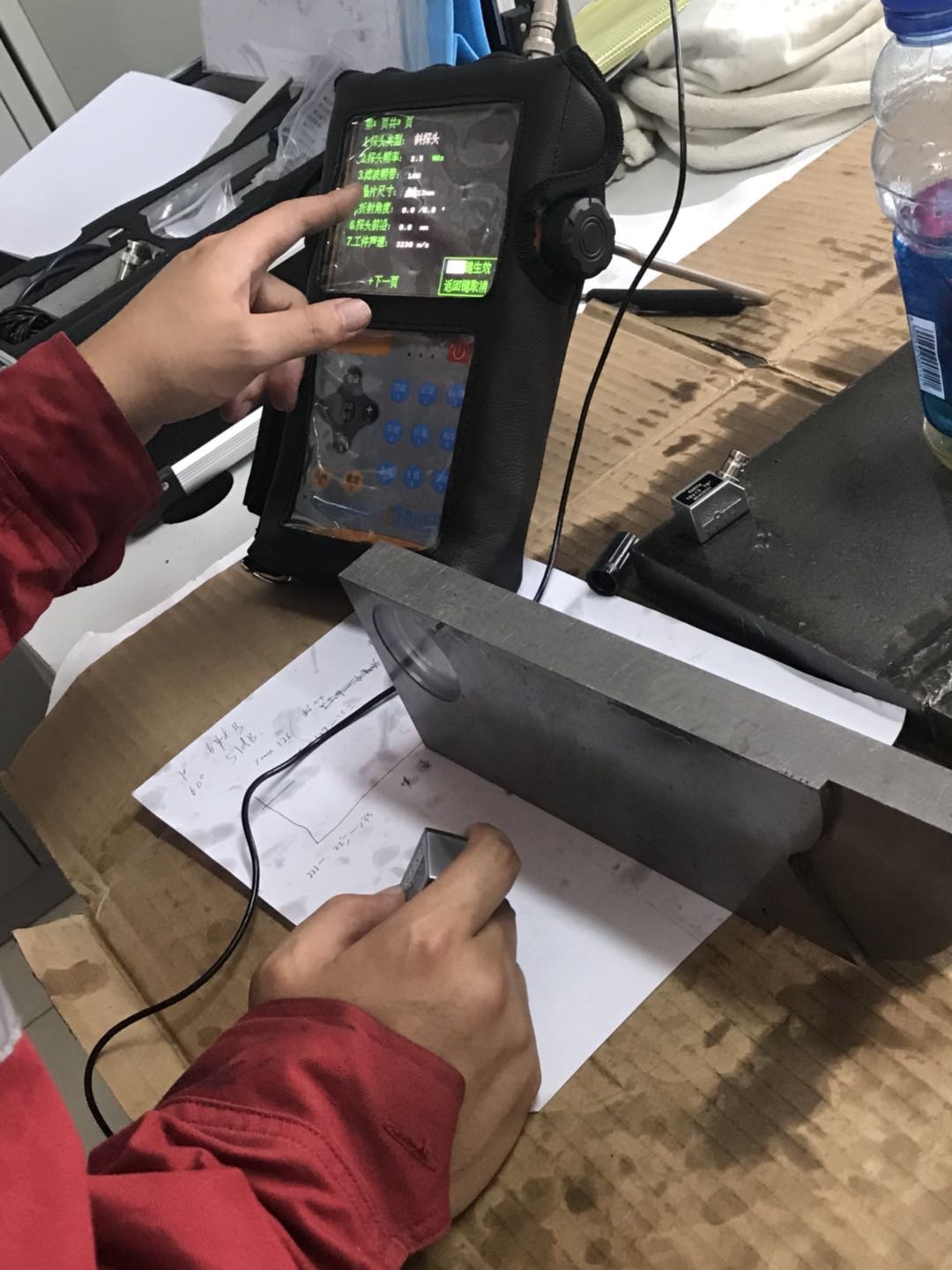

超聲波探傷儀探到的缺陷如何分類？很多有經驗的探傷工作者，對于工件可能出現的缺陷都心中有數，下面我們來總結一下在超聲波探傷儀的探傷過程中，可能出現哪幾種缺陷呢？
氣孔。孔是在焊接過程中由過量氣體或冶金反應產生的氣體，并且在冷卻和凝固之前在焊接金屬中形成的孔大多是球形或橢圓形。孔可分為單個孔和致密孔。單孔回波高度低，波形穩定。從所有方向檢測，反射波高度大致相同，但移動探頭略微消失。致密的孔是一簇反射波，其波高隨孔的大小而變化。當探頭在固定點旋轉時，會發生這種現象。
夾渣。爐渣夾雜物是指焊接后殘留在焊接金屬中的爐渣或非金屬夾雜物，爐渣表面是不規則的。爐渣被分成點和爐渣。點渣的回波信號類似于點氣孔。帶渣回波信號多為鋸齒狀。其反射率低，一般振幅不高，波形通常為樹枝狀，主峰上有小峰。當探頭平移時，波的幅度改變，并且反射波振幅與每個方向不同。
沒焊透。不完全穿透是指焊接接頭的金屬未完全穿透的現象。通常位于焊縫的中心線上，它具有一定的長度。當在探傷期間探頭平移時，未焊接波形相對穩定，并且當焊縫兩側都有缺陷時，可以獲得相同的反射振幅。
沒熔合。未熔融主要是指填充金屬和基底材料不熔合在一起或者填充金屬層不熔合在一起。未融合反射波的特征是當探頭平移時波形相對穩定。當在兩側檢測時，反射幅度是不同的，有時它只能從一側檢測到。
裂紋。裂縫是指在焊接過程中或焊接后在焊縫或母材的熱影響區中部分?jǐn)嗔训牧芽p。通常，裂縫具有大的回波高度，寬的波寬和多個峰值。當探頭平移時，反射波連續出現并且波的幅度改變。
